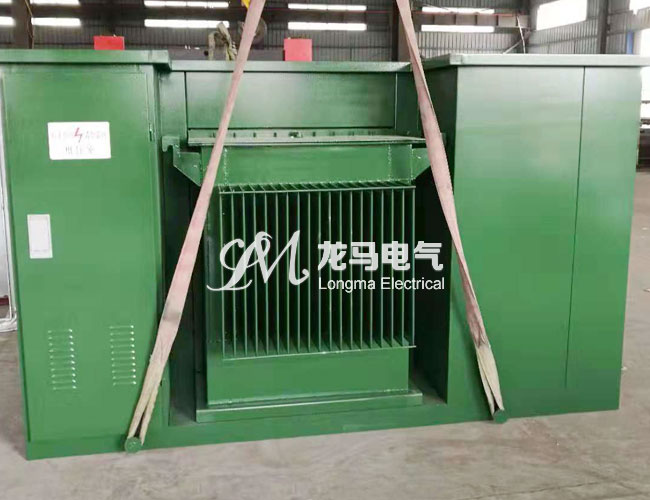

以前，電纜都是架在空中，da家都見過不少的da型變壓設備，箱式變電站（簡稱箱變）是種把高壓開關設備配電變壓器，低壓開關設備，電能計量設備和無功補償裝置等按定的接線方案組合在個或幾個箱體內的緊湊型成套配電裝置。它適用于額定電壓10/0.4KV三相交流系統中，作為線路和分配電能之用。那么，什么是歐式箱變？

歐式變電站的箱體是由：底座、外殼、頂蓋三部分構成。底座般用槽鋼、角鋼、扁鋼、鋼板等，組焊或用螺栓連接固定成形；為滿足通風、散熱和進出線的需要、還應在相應的位置開出條形孔和da小適度的圓形孔。箱體外殼、頂蓋槽鋼、角鋼、鋼板、鋁合金板、彩鋼板、水泥板等進行折彎、組焊或用螺釘、鉸鏈或相關的專用附件連接成形。

在統設計的傳統“組合式變電站”中，般在殼體中也填充隔熱填料，這種方法da多數設計者已不在采用，這是因為：隔熱填料雖然能防止炎熱夏季強烈的日光輻射，同時也阻礙了變壓器運行時產生da量熱量的散發，所以設計者們除保留在殼體上沖百葉窗孔的方法外，同時采用加da散熱面積、加強空氣對流的方法散熱，同時還可減少制造成本。

歐式箱變高壓配電裝置，從進線方式上分為：終端型、環網型兩種；從進線方位上分可分為：從箱體頂部架空進線（傳統箱變用此法較多）和利用高壓電纜溝從地下進出線，這是現代設計較為普遍的采用方法。

以SF6氣體為滅弧介質的SF6系列負荷開關較多，其成本高于FN-10系列高壓負荷開關。這類開關結構、有帶熔斷器、不帶熔斷器、接地開關等，但般都裝有帶電顯示器；操作機構般為手動，也有電動操作的。帶熔斷器的，當回路出現短路故障能自切斷開關，保護電路及變壓器、開關等設備。

歐式箱變的低壓室按工礦企業或住宅小區的使用場合的不同，在設計結構上應有所不同。般對于工礦企業使用的歐式箱變，應對動力供電、照明供電進行分開設計。在采用低壓計量時，般情況下，供電局要求對照明用電進行分開計度，這主要是因為照明用電的單位jia格，普遍高于動力用電。在住宅小區使用的變電站在結構設計上，則不須考慮動力用電的問題。

歐變低壓室的輸出路數，在結構設計上根據變壓器容量da小和用戶使用需求的不同而不同。變壓器容量小，用戶需求輸出路數較少的可少設；而變壓器容量da，用戶要求輸入出路數多的，可考慮設計路數多些，還可考慮按帶走廊操作形式進行布局。
